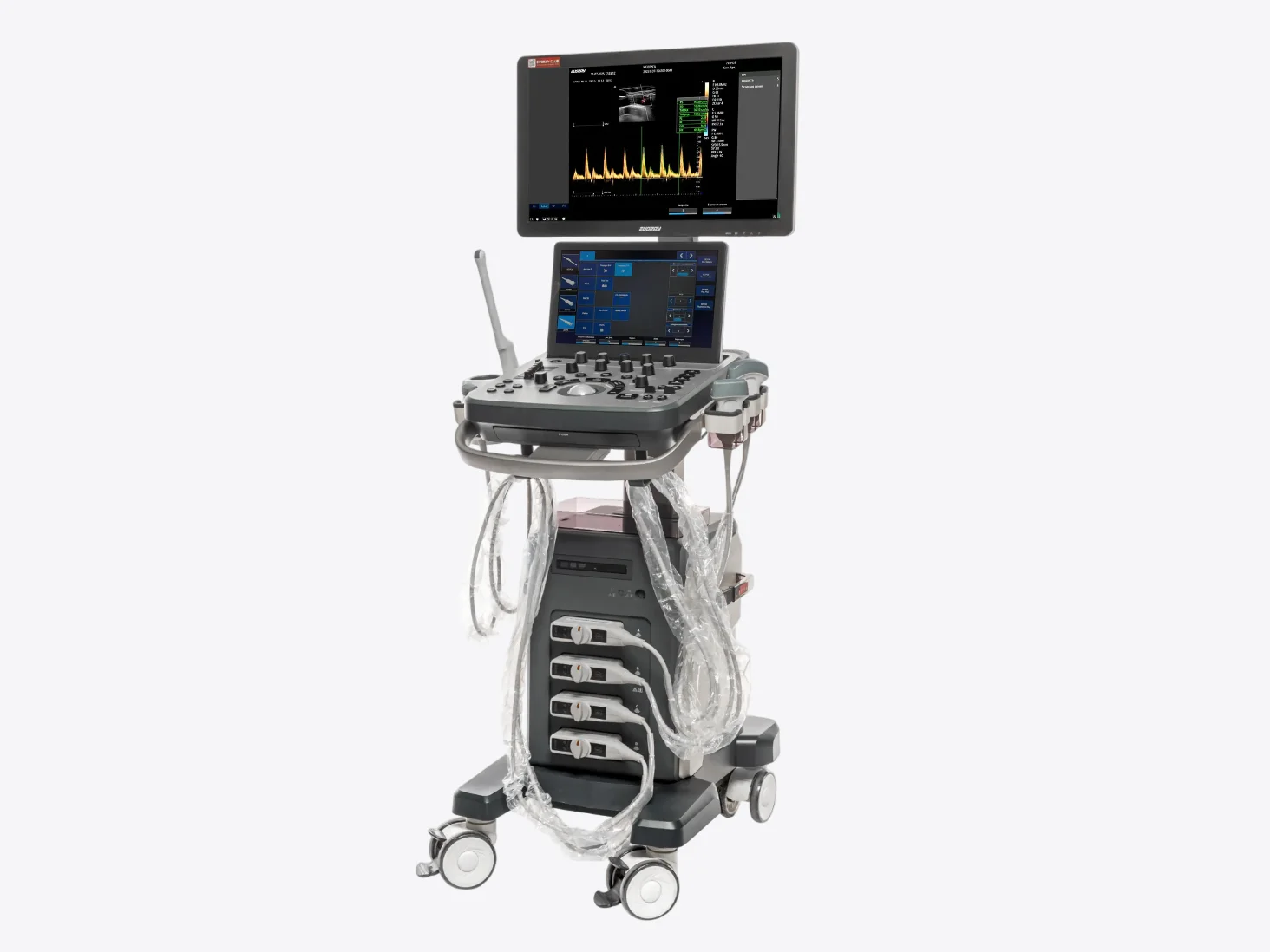

Ультразвуковая система Evoray USS 20
Арт.: M016830
EVORAY USS 20 — стационарная ультразвуковая диагностическая система, разработанная и произведённая компанией Evoray как базовая модель линейки USS для повседневной клинической работы. Аппарат предназначен для оснащения кабинетов ультразвуковой диагностики общего профиля и обеспечивает стабильную визуализацию, точные измерения и удобный рабочий процесс при рутинных исследованиях.
Система имеет действующее регистрационное удостоверение и допущена к применению в медицинских учреждениях на территории Российской Федерации.
Тип: Стационарный
Класс: Средний
Количество портов для датчиков: 4
3D/4D датчик: Да
Экран, ": 21.5
Жесткий диск, Гб: 500
Выгодный комплект
Описание
Концепция модели
EVORAY USS 20 создавался как универсальный стационарный УЗИ-сканер среднего класса, в котором основной акцент сделан на воспроизводимость результатов, точность измерений и предсказуемость работы. Архитектура системы ориентирована на ежедневную эксплуатацию при высокой нагрузке без усложнения интерфейса и диагностических сценариев.
Платформа обработки изображений uSeed
В основе EVORAY USS 20 лежит инновационная вычислительная платформа uSeed, использующая принцип хранения и обработки ультразвуковых данных в виде метаданных. Такой подход позволяет сохранять полный объём акустической информации и выполнять постобработку изображений без потери качества.
Параллельная обработка данных с использованием CPU и GPU обеспечивает:
- высокую производительность системы,
- стабильную частоту кадров,
- корректную визуализацию в реальном времени даже при работе в допплеровских режимах.
Данные принципы подробно раскрыты в обзорных материалах продуктового специалиста EVORAY.
Точность визуализации и измерений
EVORAY USS 20 оснащён комплексом технологий адаптивной оптимизации изображения, направленных на повышение диагностической информативности:
- One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши,
- EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках,
- Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
- Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации.
- Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения.
- наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований,
- HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине
- RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении
- 8 скоростей воспроизведения кинопетель
Диагностические режимы
EVORAY USS 20 поддерживает полный набор режимов, востребованных в клинической практике:
- цветовой и энергетический допплер
- импульсно-волновой и постоянно-волновой допплер
- панорамное сканирование и ExFOV (Extended Field of View)
- компрессионная эластография
Датчики и конфигурация
Стационарная архитектура USS 20 предусматривает одновременное подключение до четырёх ультразвуковых датчиков. Система совместима с широким ассортиментом датчиков, что позволяет адаптировать конфигурацию аппарата под задачи конкретного кабинета или отделения:

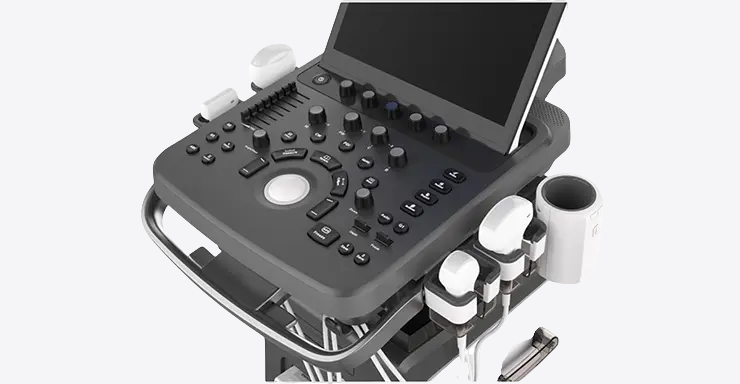

Эргономика рабочего места
EVORAY USS 20 оснащён:
- 21,5″ медицинским ЖК-монитором с высоким разрешением и регулируемым углом наклона до 90 см,
- 13,3″ сенсорным командным дисплеем с регулировкой угла наклона,
- эргономичной панелью управления с электроприводом регулировки по высоте,
- продуманным расположением зоны TGC,
- встроенным подогревателем геля и держателями кабелей.
Работа с данными и DICOM
Система поддерживает стандарт DICOM 3.0, включая:
- хранилище DICOM - отправка изображения и данных о пациенте на сервер для удаленного хранения
- печать DICOM - отправка изображений на печать на удаленный принтер сервера DICOM
- рабочий список DICOM - для запроса/извлечения хранящейся на сервере информации о пациенте
- DICOM MPPS - для отправки статуса исследования пациента на сервер MPPS, позволяет другим системам своевременно получать информацию о статусе исследования
- запрос/извлечение DICOM - извлечения данных о пациенте с сервера для получения данных по другим исследованиям по данному пациенту
- структурированный отчет - отправка на сервер DICOM структурированного отчета с изображениями
Это упрощает интеграцию EVORAY USS 20 в цифровую инфраструктуру медицинского учреждения.

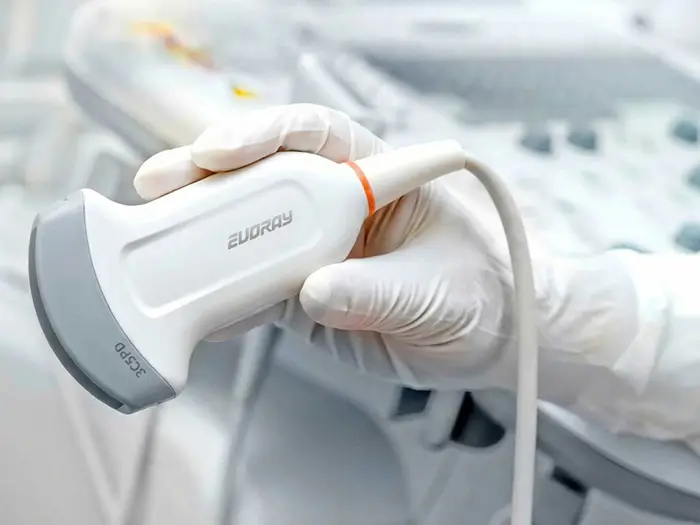

Области применения
EVORAY USS 20 применяется для:
- Исследование органов брюшной полости и забрюшинного пространства (печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.)
- Сосудистые исследования
- Исследование структуры и функции сердца (эхокардиография)
- Акушерство и гинекология
- Исследования малых и поверхностных органов (щитовидная железа, лимфатические узлы и т.д.)
- Исследование мягких тканей, мышц, сухожилий, связок
- Исследование нервной системы
- Исследование головного мозга
- Исследование плевральной полости
Ключевые преимущества EVORAY USS 20
- обеспечьте точность диагностики: новейшие технологии адаптивной оптимизации формируют четкие и детализированные изображения
- обеспечьте точность измерений: автоматическое многократное увеличение изображения зоны интереса для прецизионной установки указателя Caliper во вспомогательном всплывающем окне для проведения высокоточных измерений,
- облегчьте работу Ваших специалистов, в том числе имеющих небольшой опыт проведения УЗИ за счет того, что сканер имеет интуитивно понятный интерфейс, удобное управление режимами и настройками,
- обеспечьте на многие годы непрерывную работу кабинета УЗИ, забудете о ремонтах и выхода из строя как датчиков, так и самого сканера: блоки и узлы сканера разработаны с учетом специфики врачебной практики и рассчитаны на длительное использование
- расширьте спектр оказываемых услуг по УЗИ за счет возможность работы с широким спектром датчиков для исследования различных анатомических областей,
- снимите с себя заботу о техническом обслуживании сканера благодаря наличию у компании EVORAY собственной сервисной службы в различных городах страны!
Характеристики
Страна изготовления
КНР (Китай)
Вид оборудования
УЗИ аппараты
Тип
Портативные сканеры легкие (5-15 кг) и компактные (размером с ноутбук), активно применяются в ситуациях, требующих скорой медицинской помощи, как на выездах, так и внутри лечебного учреждения. В больнице переносные приборы часто устанавливаются на специальную тележку, оснащенную держателями датчиков и другими опциями.
Стационарные аппараты также называют передвижными. Работают от электросети. Обеспечивают высокую производительность, обеспечивают точную диагностику, имеют дисплей с большей диагональю и наиболее удобную панель управления. Также могут иметь встроенную аккумуляторную батарею.
УЗИ аппарат на базе планшета управляется с помощью встроенного сенсорного экрана, как современный мобильный смартфон или обычный планшетный компьютер. Прибор удобен для проведения УЗИ в удаленном месте оказания медицинской помощи, а также в таких критических ситуациях, как аварии и катастрофы.
- Стационарный
Количество портов для датчиков
Количество одновременно подключаемых датчиков, переключение которых производится с помощью кнопок на панели управления прибором.
Портативные сканеры, как правило, имеют один-два порта и подходят для проведения узкоспециализированных исследований одним-двумя датчиками, например, при оказании экстренной медицинской помощи или при использовании в операционной.
В многопрофильном кабинете УЗИ применяются стационарные сканеры с 3-4-5 портами для каждого вида датчиков.
Портативные сканеры, как правило, имеют один-два порта и подходят для проведения узкоспециализированных исследований одним-двумя датчиками, например, при оказании экстренной медицинской помощи или при использовании в операционной.
В многопрофильном кабинете УЗИ применяются стационарные сканеры с 3-4-5 портами для каждого вида датчиков.
- 4
Область применения
Области медицинского применения в основном определяются типом датчиков, работающих с ультразвуковым прибором и наличием специализированных режимов работы.
УЗИ аппараты общей визуализации предназначены для широкого спектра исследований, оперативной диагностики и повсеместно применяются в кабинетах ультразвуковой диагностики.
Для эхокардиографии используются секторные фазированные датчики и дополнительные допплеровские режимы с целью исследования сердечной деятельности.
В гинекологии применяются специализированные программы и датчики, позволяющие качественно провести внутриполостные исследования.
В ветеринарии используются портативные или стационарные ультразвуковые системы для животных с использованием, как правило, конвексного/микроконвексного датчика, секторного фазированного и линейного.
- Акушерство
- Общая визуализация
- Кардиология
- Гинекология
Поддерживаемые датчики
Линейные
Линейные датчики имеют плоскую излучающую поверхность. Используются для исследования малых и поверхностно расположенных органов, опорно-двигательного аппарата и сосудов. Отличаются по апертуре и частотному диапазону.
Да
Конвексные
Конвексные датчики используют как датчики для диагностики органов брюшной полости и глубоко расположенных органов. Характеризуются радиусом кривизны, частотным диапазоном, количеством элементов, глубиной сканирования и углом обзора.
Да

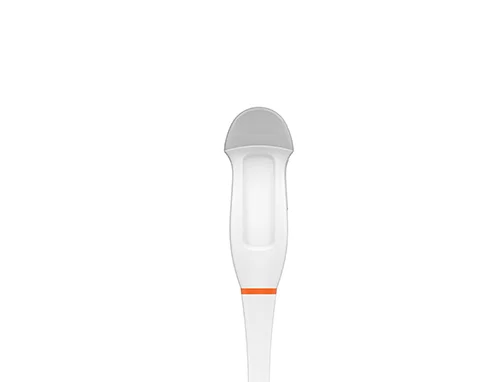

Микроконвексные
Микроконвексные датчики в основном используются в педиатрии и неонатологии, и имеют радиус кривизны менее 30 мм. Низкочастотные датчики (2-5 МГц, 1-6 МГц) необходимы для контроля литотрипсии и хирургии на печени. Высокочастотные датчики (5-10 МГц или шире) — для неонатологии, нейросонографии новорожденных.
Да

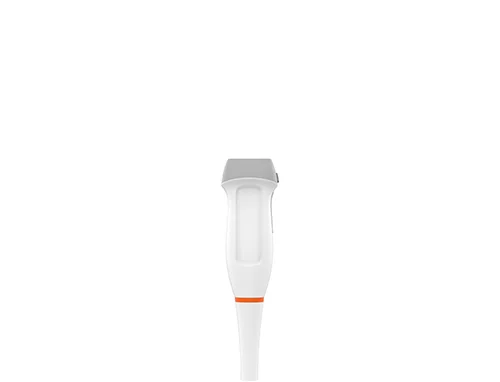

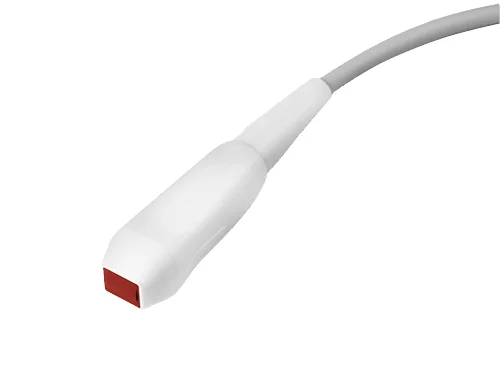

Секторные фазированные
Секторные фазированные датчики применяются в педиатрии и неонатологии (для кардио- и транскраниальных исследований). Отличительной особенностью фазированных датчиков является то, что они могут работать в режиме постоянноволнового (непрерывноволнового) CW допплера, что необходимо при исследовании сердца.
Да
Внутриполостные
Внутриполостные датчики используются в гинекологии и урологии. Бывают микроконвексные (транс)вагинальные, (транс)ректальные и универсальные (ректовагинальные) датчики. Различаются датчики, как правило, кривизной сканирующего модуля. Полостные датчики часто поставляются в комплекте с УЗИ аппаратами, предназначенными для акушерства и гинекологии.
Да
Поддержка особых датчиков
3D/4D датчик
Основное назначение объемных датчиков — получение объемных изображений в реальном масштабе времени. За один поворот излучателя получается статическая 3D картинка, при постоянном повороте — динамическое трёхмерное сканирование в реальном времени (Real Time 3D, 4D). Сам излучатель может быть конвексным, микроконвексным, линейным, фазированным в зависимости от их применения. 3D конвексный датчик используется для брюшной полости и плода, 3D микроконвексный датчик для ранних стадий беременности и диагностики матки, 3D линейный для малых и поверхностных органов, периферических сосудов, 3D фазированный для сердца.
Да
Режимы и функции УЗ сканирования
B-режим, Двухмерное сканирование (B-mode, Brightness)
Да
M-режим (M-Mode)
Да
Цветной M-режим (Color M-mode)
Да
Дуплексное сканирование (В + В, В + М, В + D)
Да
Триплексное сканирование (В + D + CFM)
Да
Трапециевидное сканирование/Виртуальный конвекс (Trapezoid/ExFOV/TP-View)
Да
Панорамное сканирование (iScape View/Logiq View/Sie Scape)
Да
Режим B-сканирования с отклонением угла (B steer)
Да
Доплеровские режимы (D)
Двунаправленный энергетический допплер (DPDI)
Да
Импульсно-волновой допплер (PW, Pulsed Wave Doppler)
Импульсно-волновой допплер (PW) используется для исследования отдельных участков сосуда. Визуализирует турбулентный и ламинарный кровотоки. На временной развертке по вертикали отображается скорость потока в исследуемой точке. Потоки, которые двигаются к датчику отображаются выше базовой линии, обратный кровоток (от датчика) – ниже. От режима цветного допплера отличается возможностью более точного выявления направления и скорости кровотока, однако, он малоэффективен при высоких скоростях.
Да
Постоянно-волновой допплер (CW, Continuous Wave Doppler)
Да
Цветовой допплер, ЦДК (CFM, CFA, Color Doppler)
Да
Высокочастотный импульсный допплер (HFPW или HPRF)
Да
Энергетический допплер (PD Power Doppler, Energy Doppler)
Да
Направленный энергетический допплер (DPD, Directional Power Doppler)
Да
Трехмерный режим
Трехмерный режим — дальнейшее развитие В-режима. Объемное трехмерное изображение достигается путем компьютерного преобразования сигнала, полученного при помощи датчика с изменяющейся плоскостью излучения. Данный метод позволяет получить объемное изображение органа и исследовать его в различных проекциях. Особенно информативным он оказался в пренатальной диагностике врожденных аномалий развития плода. В ультразвуковых приборах экспертного и высокого классов имеется режим трехмерной энергетической доплерографии или трехмерной ультразвуковой ангиографии. Прибором реконструируется трехмерное изображение только цветовой части эхограммы, характеризующей кровоток в сосудах. Меняя ракурс наблюдения, поворачивая трехмерное изображение сосудов, получают представление о пространственном расположении и форме сосудов, что дает дополнительную диагностическую информацию.
Да
Тканевой допплер (TDI, TVI, TEI, TVD и TVM)
Да
Режимы эластографии
Компрессионная эластография (NTE, Elasto)
Да
Режимы объемного сканирования
Трехмерная реконструкция методом свободной руки (Smart3D™, FreeHand 3D)
Да
Объемное сканирование (4D, Real-time 3D)
Да
Режимы акустической прозрачности 3D (3D transparency modes, Smart Scenes 3D)
Да
Технические характеристики
Командный дисплей, диагональ
Командный дисплей позволяет качественно улучшить функционал управления при исследовании, сократить время исследования, обеспечивает комфортное управление режимами и настройками при проведении исследований
13,3
